La lectura de un calibrador digital con un microcontrolador

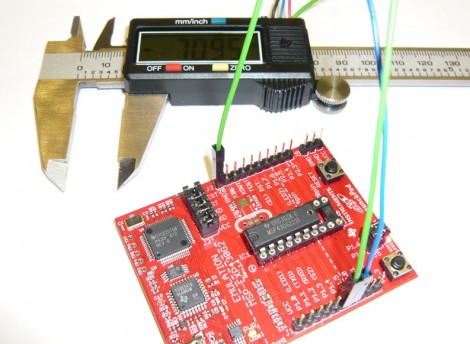

Las pinzas le costó alrededor de $ 7 en eBay, y tienen cuatro pines de interfaz que hace este truco un poco más fácil.
Después de un poco de sondeo estableció su propósito; tensión, baja, el reloj y datos.
Un poco de alcance demostrado que los datos se están enviando en la explosión de 24 bits en los paquetes que son bastante fáciles de decodificar.
A partir de ahí es sólo una cuestión de interfaz con un microcontrolador.
El chip que está utilizando es un MSP430G2231 que se ejecuta a 3,3 V, pero la lógica de alta la pinza es de sólo 1,5 v.
Mediante la construcción de un adaptador con un par de transistores, los datos y el reloj de las pinzas son capaces de tirar de espigas en el bajo MSP430
