Analizador lógico add-on para el lanzamiento del MSP430

Esto es una lógica de 6 canales de pantalla del analizador para el lanzamiento del MSP430 . Se administra una elevación de cejas , de 16 millones de muestras por segundo.

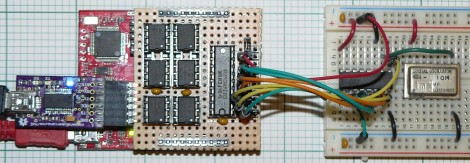

El prototipo visto anteriormente se realiza sobre un trozo de protoboard con punto a punto de soldadura.
[ comadreja ] hizo diseñar un PCB - que es sólo 50mmx50mm - pero no ha tenido ningún producido todavía.


Él lo llama el LogicBoost , y lo basó en el del LogicShrimp diseño.
El sexteto de chips de 8 pines son toda la memoria RAM de SPI .
Estas son las responsables de almacenar las muestras, con un pestillo 74HC573 encaminamiento del tráfico.
El chip MSP430 proporciona el reloj SPI , y el puerto COM virtual del Launchpad se puede utilizar para empujar a los datos a un ordenador para su representación gráfica .
Eso es un poco lento , así que [ comadreja ] también se incluye una cabecera opcional para una junta de FTDI que hacer un trabajo más rápido
