Vea un recorrido a través de la tienda de la pantalla de un osciloscopio
[ Alan ] publicado un video tour de su tienda de electrónica , pero se le está viendo a través de la pantalla verde de un osciloscopio . Los tres primeros minutos del vídeo tras el descanso se dedican a la corte de visualización de vídeo .

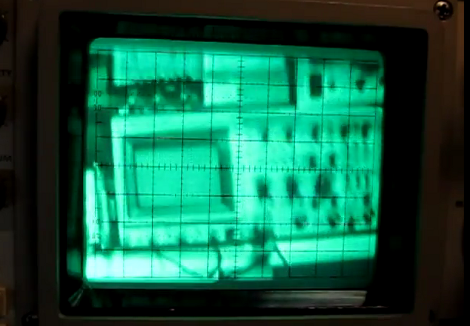

La imagen de arriba es una cámara de video filmando una pantalla del indicador que muestra la imagen de ..
un osciloscopio (inserte su propia meme Yo Dawg aquí) .
Pero los primeros que comparte la técnica que él utiliza para mostrar vídeo compuesto en pantalla de un osciloscopio .
Comienza con una visión del circuito protoboard que toma la señal de vídeo compuesto y proporciona las X necesarias , Y, Z y las señales de entrada en el ámbito de aplicación para llevar a cabo de esta manera.
A continuación, camina a través de cada porción de la esquemática , que se basa en un chip de separador de sincronización de vídeo LM1881
Vea estos interesantes articulos- Osciloscopio Android construido a partir de partes sólo se extiende alrededor
- Rotary pantalla utiliza la cabeza VCR y LEDs.
- Osciloscopio piensa que es un monitor de vÃdeo
- Usando un osciloscopio como un adaptador de vídeo compuesto
