Usando un osciloscopio como un adaptador de vídeo compuesto

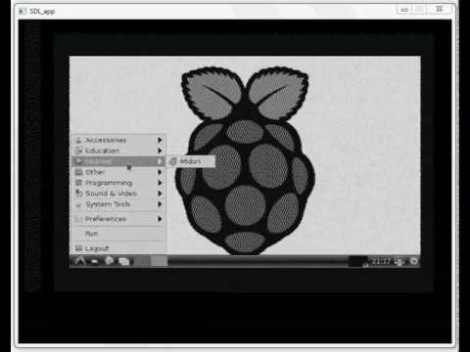

Frente a un monitor que muestre ninguna señal HDMI , ni de vídeo compuesto , [ Joonas Pihlajamaa ] asumió una tarea bastante poco ortodoxo de de conseguir su osciloscopio para trabajar como un adaptador de vídeo compuesto . Está usando un PicoScope 2204 , pero ningún tipo de hardware que se conecta
a un ordenador y tiene una API de C debería funcionar.
El truco está en cómo su código utiliza la API para interpretar la señal .


Lo primero que debe hacer es asegurarse de que los niveles de tensión utilizados en la señal compuesta dentro de las tolerancias de su ámbito de aplicación.
[ Joonas ] utilizó su multímetro para medir el poste central del conector RCA y encontró que la Frambuesa Pi Consejo somete a cabo a partir de 200 mV a 2V, y dentro de las especificaciones del PicoScope .
A continuación comenzó a analizar la señal
