Experimentar con los gráficos de 8 bits

[ Vinod ] ha hecho un gran trabajo con los microcontroladores , pero esto es su primer intento en la visualización de gráficos con vídeo compuesto. Tenía una televisión PAL pequeña en la mano, y un ATMEGA32 que sólo necesita una fuente de reloj estable y unos pocos
resistencias para que funcione .


Hay un montón de hacks otros en torno a ese uso de vídeo compuesto con microcontroladores . Pero este es un enfoque tierra-para arriba , que le ayudará a entender los conceptos detrás de estos gráficos .
[ Vinod ] iniciado por el cálculo de la posible resolución.
Él tiene que tener una memoria intermedia de trama en la memoria, y puesto que su chip tiene sólo 2 kilobytes de memoria SRAM que éste será el factor limitante.

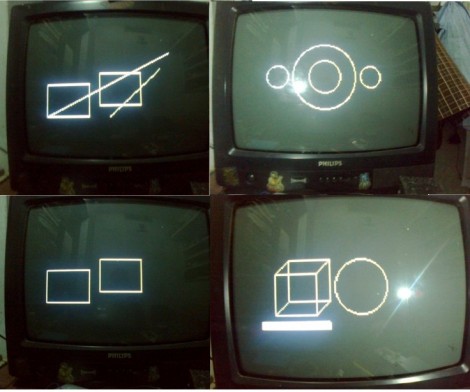

Se instaló en un área de visualización de 128 por 64 píxeles.
Esto divide uniformemente en un 8 por lo que no está perdiendo ningún bits, y que asciende a 1k , dejando la mitad de la SRAM para el uso en el cálculo de las formas que pueblan la memoria intermedia
