Coqueteando con el CPLD genera señales VGA
Parece que todos los niños están dejando enfriar la afición microcontroladores de 8 bits en la bandeja de las piezas y jugar con las piezas más avanzadas como Complejo Dispositivos Lógicos Programables .

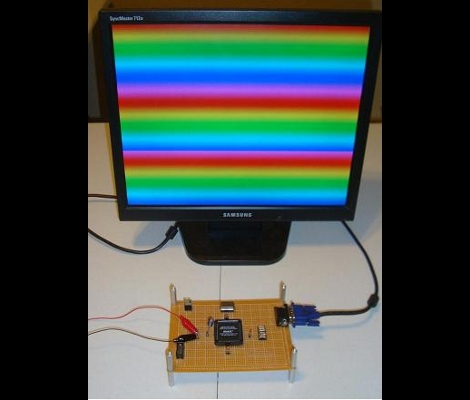

Parece que él está utilizando las siglas CPDL e intercambiables FPGA en su puesto, pero de acuerdo con la lista de piezas de este programa de instalación utiliza un CPLD de Altera EPM7128SLC84 - 7N .
Con el fin de generar la señal VGA que necesitaba una manera de convertir las señales digitales desde el chip a los valores analógicos se pide en el estándar de vídeo .
Él optó por construir un convertidor analógico digital para el color RGB valores mediante una red de resistencias que se calcula utilizando PSpice . La otra pieza del rompecabezas es un oscilador de 25.175 MHz para el reloj del CPLD
