De paso fino de soldadura SMD con un mínimo de herramientas

Nos tratar de atenerse a las 0805 piezas , porque todavía están lo suficientemente grande como para soldar a mano.
Sin embargo, [ Scott] nos muestra que no se necesita de herramientas especiales demasiadas reflujo de paso fino componentes en casa.

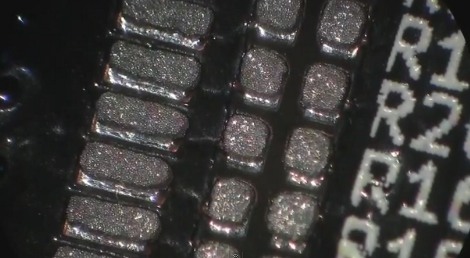

En este caso, él está usando resistencias de 0402 , una huella que se considera funcionalmente imposible de soldadura utilizando una plancha.


Las dos partes de la ecuación que pasó algo de dinero en son de producción profesional PCB y una galería de símbolos de soldadura.
El estarcido es cortado con láser de Kapton , que es resistente al calor para que no se la urdimbre durante el proceso de corte.
Un marco de acrílico tiene el PCB en su lugar, y él sólo las cintas de la plantilla sobre el mismo y utiliza un trozo de acrílico como una escobilla de goma para aplicar uniformemente la pasta de soldadura .
El derroche en el PCB y la plantilla significa que conseguirás tolerancias que conducen al éxito
