Horno tostador usado para hacer reflow y rewoks en circuitos impresos
Para el trabajo con componentes SMD, soldadura en pasta y una pistola de calor es suficiente.

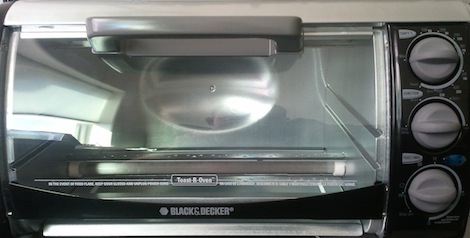

Pistolas de calor no son lo más barato , por lo que [ Karel ] decidió hacer de un horno tostador una maquina de reflow y rework.
Con una placa PCB tomada de una tabla laminador con control de temperatura ,hizo la construccion de su aparato, ademas [ Karel ] decidió añadir un termistor a su horno.
Hubo un problema con la colocación de este termistor cerca del tablero : la soldadura se funde en un horno de reflow , por lo que [ Karel ] que ingeniarselas cómo conectar el termistor a la tarjeta de control fuera del horno.
La solución fue prensar tubos de cobre fino a los conductores del termistor y pasarlo por un tubo a través de la pared del horno. Epoxi se utilizo para evitar un corto circuito. Una solución de baja tecnología , pero muy eficaz.
Después de aplicar un poco de pasta de soldadura, la maquina andaba bien, y el circuito se ve bastante impecable.
Para que sirve un horno de reflow, bueno si tubiste la mala suerte de comprar un Compaq Presario V3000, seguro lo entenderias, si no mira este post sobre el reballing.
