Conductores de repuesto para viejos carteles de LEDs

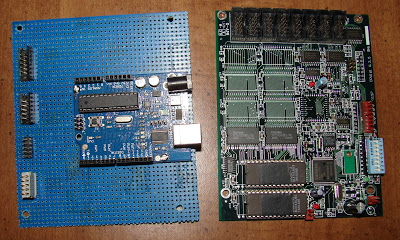

Las señales LED sentados sin hacer nada a la izquierda son traídos a la vida por un conductor de reemplazo Arduino se muestra a la derecha.
El grande se realiza mediante firma electrónica y se utiliza como una pantalla de publicidad como usted vería en frente de un negocio.
[Bob Davis] lo recogió en eBay está vendiendo como no laborable .
Después de algunas reparaciones fuente de alimentación se puso a la tarea de conducción de ellos con su propio hardware.


Las imágenes que compartió nos da un buen vistazo a las piezas utilizadas en la señal.
El área de visualización se compone de un conjunto de ocho 8 × 5 píxeles módulos LED.
Cada módulo tiene una llave y ranura en la parte superior e inferior para ayudar a alinear las filas correctamente cuando se construye una matriz más grande .
Usan TPIC6B595 registros de desplazamiento (las mismas visto en corte ayer de juegos de baja resolución ) y decodificadores 74HCT138 multiplex a los píxeles
