Tutorial de un Tacómetro hecho con Arduino
Este tutorial te guiará a través del proceso de construcción de un tacómetro en torno a un Arduino. Tacómetros se utilizan para medir la velocidad de rotación en revoluciones por minuto ( RPM).

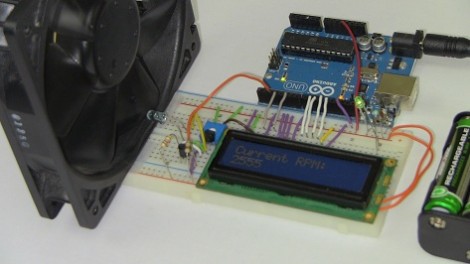

Usted no necesita mucho hardware , esta versión utiliza un haz de infrarrojos para medir la velocidad del ventilador.
Al igual que con PIC basado tutorial del año pasado , [ Chris ] está usando un LCD de caracteres para la salida de la lectura.
El cableado y la conducción del LCD termina siendo la parte más difícil.
Un transmisor / receptor IR están situados a cada lado del ventilador.
Cuando la hoja pasa entre entonces , el receptor apaga un transistor conectado a uno de los pins externos de interrupción del Arduino .
Se muestra cómo se utiliza esta interrupción para medir la cantidad de tiempo entre el paso de cada pala de ventilador.
Si se divide por el número de palas, y se promedia la lectura para mayor precisión, se pueden calcular fácilmente las RPM.
Otra alternativa habría sido utilizar un sensor de reflectancia que permite que el transmisor y el receptor estén en el mismo lado del ventilador.
