Seis dígitos despertador VFD

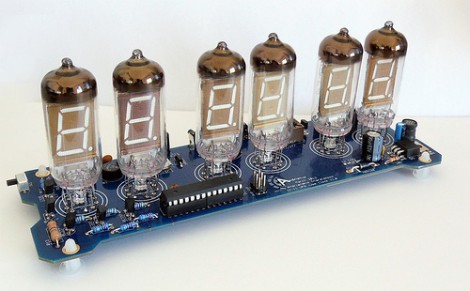

[ Haris Andrianakis ] acaba de terminar la construcción de este reloj vacío muy limpio de aspecto de pantalla fluorescente. Se muestra seis dígitos y utilizar los tubos de IV - 11 , y también tiene una media docena de LEDs RGB para darle vida a las cosas ( ver el vídeo después de la
una pausa para un ejemplo).
Un ATmega168 unidades del dispositivo , el control de la pantalla y que sirve como un respaldo de batería reloj de tiempo real .


Al igual que con cualquier reloj basado en válvulas que hay una buena cantidad de trabajo que va a manejar la pantalla.
Cada tubo tiene un filamento que requiere 1,2 V, y de los propios segmentos necesitan 60 voltios para iluminar .
El microcontrolador no es difícil de proteger , esto se hace con una serie de transistores basados ​​en circuitos utilizados para la conmutación .
Sin embargo, la necesidad de tres voltajes ( a microcontrolador potencia , filamento , y segmentos) significa un diseño más complejo PSU
