Scratch- lector RFID integrado

Nunca hemos comprado un lector RFID , ya que parece demasiado simple para ser todo tan divertido.
Pero [ Abdullah ] realmente nos llamó la atención con su último proyecto.

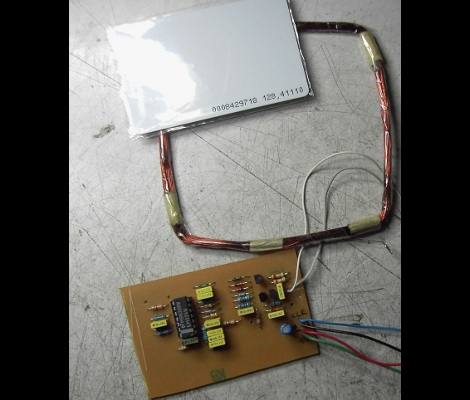

Es un lector RFID construido a partir de piezas discretas , y eso es una aventura que puede estar detrás !


Su reportaje inmersiones a la derecha en la teoría del dispositivo.
Se envolvió en su propia bobina , que miden alrededor de un microhenrios , entonces comparte una ecuación utilizada para calcular el par apropiado de condensadores para ello.
Esta es alimentada por un oscilador de 125 kHz y funciona como el lector más básico .
En la práctica esto necesita más componentes de una sólida operación y rápidamente se mueve a un circuito ligeramente más complicado que todavía hace exactamente la misma cosa.


Ahora es capaz de detectar los datos de las etiquetas RFID mediante la lectura de este circuito con un osciloscopio.
Pero la señal es muy débil
