R2R escalera conecta varios botones de un pin ADC

Si se le han acabado de los pines de E / S en un proyecto y necesita una manera de agregar la entrada del usuario se puede encontrar una gran cantidad de expansión del puerto de que el trabajo con los diversos protocolos de comunicación , como I2C y 1-Wire .
Pero si lo que desea añadir en algunos botones , sin llegar a un IC adicional que usted va a encantar este hack .

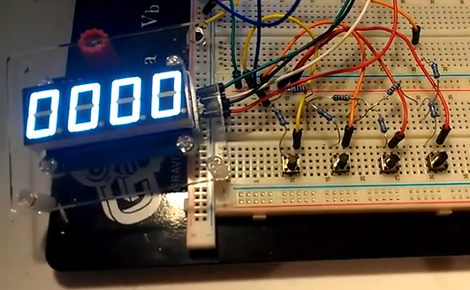

[Juan Boxall ] muestra cómo agregar cuatro botones con un pin ADC .

El concepto no es nada nuevo .
Los botones constituyen una escalera resistiva R2R .
Cuando uno de ellos se pulsa , se completa el circuito para un divisor de tensión .
Los resultados se miden por el convertidor analógico -digital de un circuito integrado para contar que ha pulsado el botón .
La parte difícil es calcular los valores de las resistencias .
[Juan ] está utilizando ocho resistencias formadas por sólo dos valores diferentes
