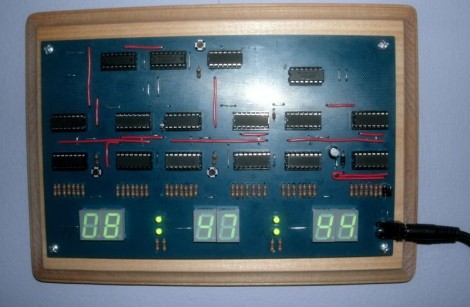

Reloj CMOS lógica seguimiento de 24 horas
Aquí un proyecto que muestra la lógica IC de 24 horas . Planificación era el nombre del juego para este proyecto.
[ Mattosx ] tomó el tiempo de diseño de su diseño como una PCB con el fin de evitar la pesadilla de cableado cuando construir con conexiones punto -a-punto . Mucha de la complejidad es causada por la propia pantalla.
Cada uno de los seis dígitos tiene su propio chip de código binario decimal y matriz de resistencias discretas .
Indicación de la hora está a cargo de seis contadores de décadas , dos chips , uno divisor y el chip puerta, y una puerta o CHIP .
Eligió un chip oscilador de cristal SOIC como la señal de reloj.
Somos más parcial a la idea de utilizar la tensión de la red como la señal de reloj. [ Mattosx ] publicado la obra de arte tablero si quieres grabar tu propio 5
