Perforación de PCBs con cámaras y matemáticas

Después de hacer su primera PCB , que está inmediatamente frente con su próximo desafío - la perforación de los agujeros.
Es una tarea factible con un pequeño taladro de columna , pero una gran cantidad de fabricantes que ya tienen un pequeño molino de CNC o router, pero la forma de hacer que funcione la primera vez?

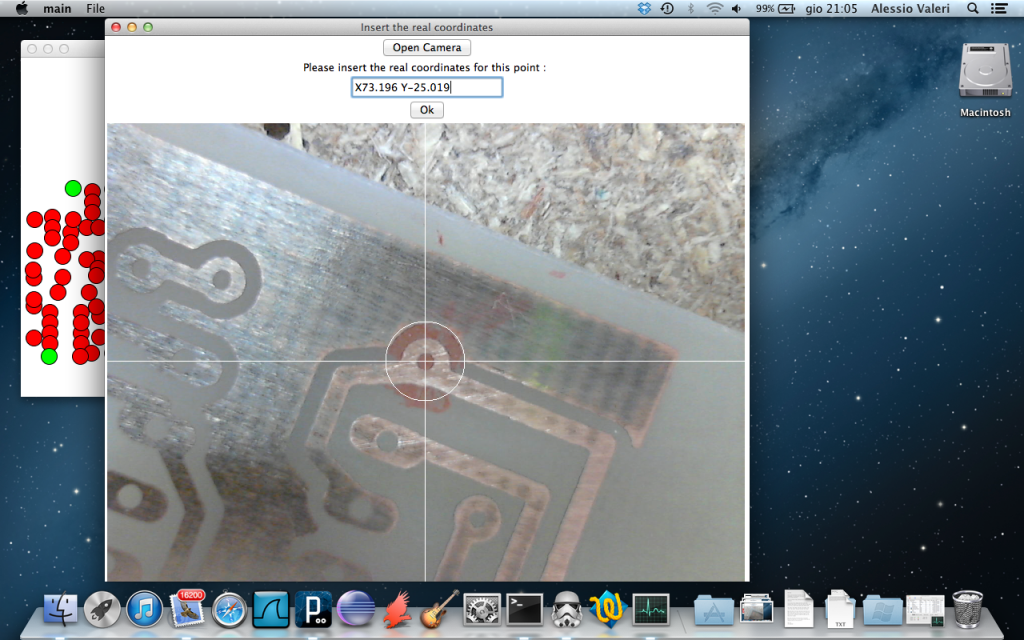

[ Alessio ] tiene cubierto con una técnica que utiliza una webcam CNC montado y algo de álgebra lineal para una perfecta orificios de paso la primera vez y cada vez.


Hace unos meses vimos el trabajo [ Alessio ] ' s con transformar matrices y simulacros de PCB. El razonamiento detrás de esta técnica es que si un circuito impreso no se ajusta exactamente a los ejes de la fresadora CNC , o si la escala para un tablero de transferencia de tóner
está un poco alejado , automatizando el proceso de perforación sólo terminará con dolor, con agujeros que atraviesan los rastros y un montón de otras cosas desagradables
