Material de elección : rotulador sobre vidrio

Si usted está pagando mucho dinero por las ventanas del piso al techo, ¿por qué no convertirlo en un lienzo para su arte.
Der Kritzler es un plotter motorizados que pueden hacer esto en una realidad .

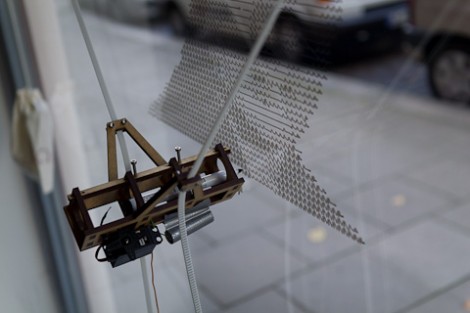

Se trata de un titular de la pluma cortada por láser suspendido de un par de poleas correa.
Los cinturones tienen contrapesos , que hacen más fácil para los motores paso a paso para mover la plantilla de la pluma sin problemas.
El firmware que se ejecuta en el Arduino que controla Der Kritzler tiene algunos requisitos de configuración muy precisa .
Puesto que no hay información para el Arduino para detectar la posición de la pluma , los dos motores paso a paso debe ser exactamente 1.500 mm de separación, con 1060mm de la correa dentada entre el carro y cada motor paso a paso cuando el equipo está encendido.


Las imágenes de entrada se convierte en código para el dispositivo utilizando un esquema de procesamiento
