Lxardoscope es un osciloscopio Linux+Arduino

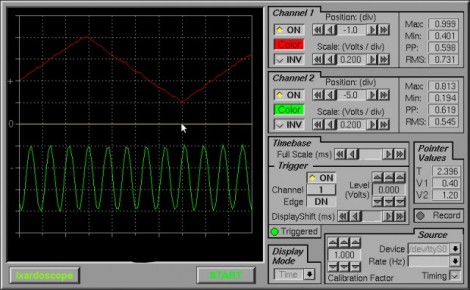

[Privatier] nos escribió para informarnos sobre lxardoscope, su proyecto que permite utilizar un Arduino como entrada de hardware para una pantalla de osciloscopio basada en Linux. Esta implementación ofrece dos canales con alrededor de 3000 muestras por segundo de cada uno. Él promociona algunas de las opciones de la GUI como la resolución vertical entre 2mV y 10V por división. Esa parte nos deja perplejos porque no vemos cómo se puede tomar una medida de 10V (o más) usando el esquema incluido. Pero tu comprensión puede superar la nuestra así que echa un vistazo tú mismo.

Él está usando un Arduino Uno para sus pruebas. Pero para evitar algunos problemas que ha experimentado con otras soluciones basadas en USB, implementó una conexión de puerto serie en su lugar. Tendrás que quitar el chip ATmega de la placa Arduino después de flashear el código en él, y luego construir un circuito alrededor de él que incluye una fuente de alimentación donde -2,5V es tierra y 2,5V es VCC. En total, necesitarás un cristal de 16 Mhz, un inversor hexadecimal HEF4069, un microcontrolador de la familia ATmega8 y algunos componentes pasivos para construir esto en una protoboard.
