Las muchas iteraciones de [ Joe

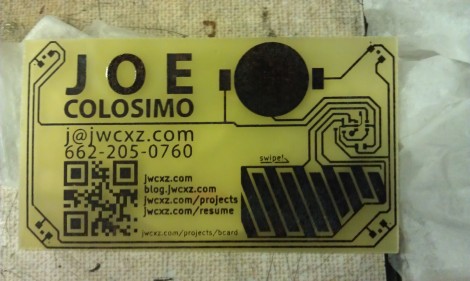

[ Joe Colosimo ] está poniendo en un espectáculo con su proyecto tarjeta de circuito impreso de negocios . La idea no es nueva , pero su objetivo es mantenerlo simple y rebaje el costo de todas las otras tarjetas de PCB que ha visto .
Esta es la tercera generación del diseño de la placa , y está a la espera de alguna solución máscara de soldadura antes de intentar que funcione a través del horno de reflujo .


Los dos primeros prototipos utilizan algunas partes a través del agujero .
Notablemente , la batería iba a ser colocado en un corte circular de salida y en su lugar por una correa metálica y unos alambres desnudos.
Pero él no podía conseguir que funcione bien para este diseño hará la transición a una correa de montaje en superficie por un lado, y la almohadilla circular grande para el otro.
En cada esquina de la placa hay una huella de un LED .
Trató de agujeros de fresado en el tablero hasta el borde de la luz del sustrato
