La construcción de un reloj CMOS en una placa

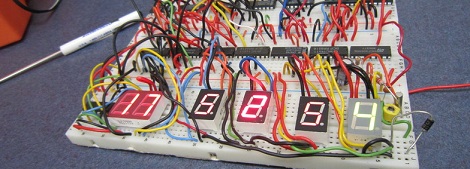

Si usted va a aprender la lógica digital , ¿por qué no apuntar alto ? Para un reloj de 1 Hz , [ Easton ] y su amigo utiliza un contador de 4060 junto con un flip-flop . El reloj protoboard puede no ser la cosa más bonita , o un ejemplo clásico de cómo los circuitos del prototipo , pero que se fijó con [ Easton ] diseño
Eso es lo que [ Easton ] y su amigo lo hizo cuando se construyó un reloj usando solo 4000- serie de chips de lógica .
En una placa , nada menos.
Esto cuenta off 59 segundos hasta que, con la ayuda de una puerta AND , el contador de segundos se da la vuelta a cero.
Después de repetir que una vez más por los minutos y la construcción de un circuito similar para la hora, y [ Easton ] tenía un grupo de trabajo 4000 de la serie de 24 horas .
