HACK A UN MOTOR DE PASO

1. Aqui se muestra los componentes del motor de paso

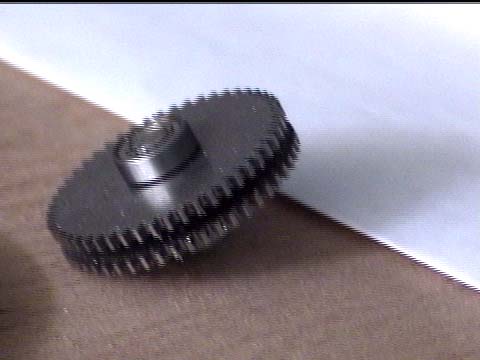

2. Este es otro elemento con acercamiento, esta especie de engranaje es un iman. No es usado como engranaje. Cada disco tiene 50 dientes, los dos disco no estan alineados, estan desplasados 180°

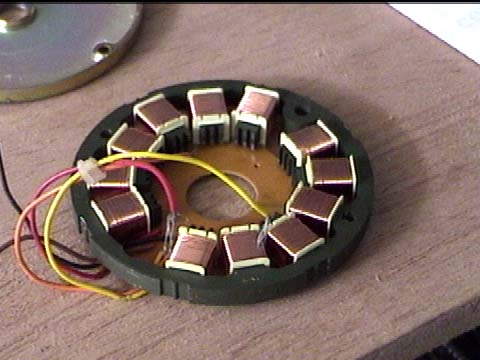

3. Se muestra otro elemento tanto de frente como de cabeza, este motor de paso tiene 5 cables, osea tiene el positivo en comun. Cada cable energiza a 3 bobinas, al mismo tiempo, como son 4 cables de entrada, entotal suman 12 bobinas, pero sirve para dara una precision de 200 pasos.

4. Otro elemento no mostrado son dos pequeñas rolineras, voy a ver si los pongo tambien.

Disclamer: en la presente no se hiso daño a ningun motor de paso vivo, solo uno que ya estubiese muerto
