Entradas de la lectura de los registros de desplazamiento con un solo pin único

Aquí hay un interesante artículo sobre lectura de datos desde los registros de desplazamiento con menos de tres pines. 74HC165 registros de desplazamiento son una opción popular para añadir entradas a un microcontrolador .
Ellos tienen un registro de entrada en paralelo que se puede leer utilizando el pestillo , y luego pasó a un microcontrolador a través de los datos y los pasadores de reloj .
Para aquellos que contar, que es los tres pines que normalmente se asocian con la conducción de estos dispositivos.


Este hack primero acaba con el pasador .

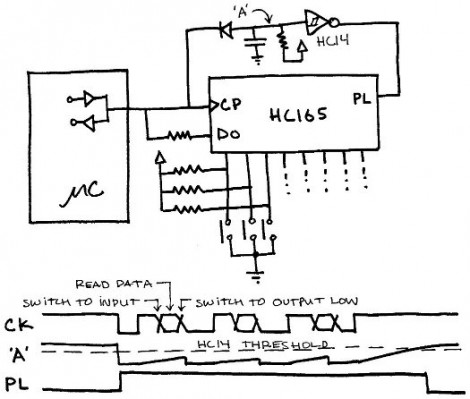

La adición de un cuidadosamente recortado circuito RC ( condensador se carga por el pin de reloj , entonces la resistencia permite que la tapa se descargan lentamente ) significa que el dispositivo no se cierre hasta que el reloj se para alternar .
Esta técnica disminuye el control a sólo dos pines ( datos y reloj ) .
Puede seguir utilizando hardware SPI para leer los datos con este método

Vea estos interesantes articulos

1. Registro de cambio es todo lo que necesita para hacer una serie de 3 hilos del LCD


---
