El uso de un Arduino para medir la inductancia

Medición de un inductor no es algo que la mayoría de los multímetros puede hacer.
Por lo general, necesitan una resistencia de alta precisión (1 % o más ) en serie con el inductor, un generador de funciones para dar una señal a través del circuito , y un osciloscopio para medir el resultado .
Pero, ¿qué puede hacer si usted no tiene estas herramientas en la mano ?
[ Andrew Moser ] tiene un método que le permite tire de ella con un Arduino y un comparador cuádruple LM339 .

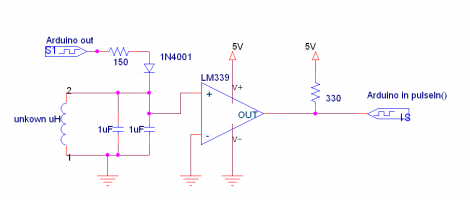

El circuito funciona por la alimentación de una señal desde el Arduino .
Esta forma de onda se ve afectada por el circuito LC , filtrada por el chip de comparación , a continuación, vuelve a leer el otro lado de la Arduino .
Que la señal resultadote es una onda cuadrada , que es un blanco fácil para el Arduino a medida.
Que el tiempo medido desde la onda cuadrada se puede utilizar para calcular el valor de la bobina de
