Doble voltaje utiliza la lógica ilógica
[ Jonaque Thomson ] acaba de escribir su entrada para el concurso de la lógica de 7400. Se trata de un doblador de tensión que utiliza un chip 74HC14 lógica . Porque esto no es en absoluto lo que el chip era para - y él es un tonto para los juegos de palabras - que está llamando lo ilógico del doblador Dickson .

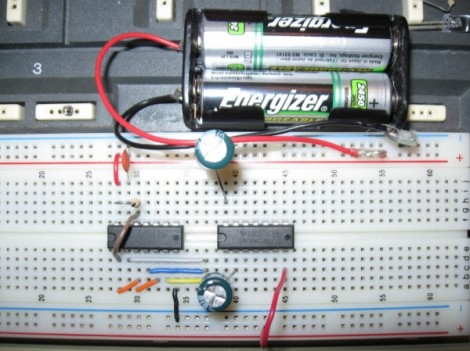

Lo que tiene aquí es básicamente una bomba de carga partir de un conjunto de diodos y condensadores . En la placa se ven dos chips, uno es utilizado como un generador de señal de reloj para el otro que está actuando como parte de la bomba de carga . Hemos visto una serie de trucos que mal uso de los diodos de protección en las entradas de la lógica patatas fritas
