Desafío: Averigüe cómo este cazador de la lógica basada en las obras

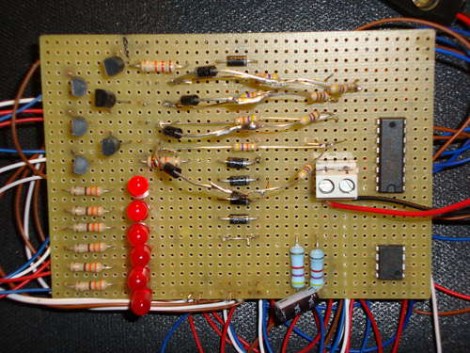

[ Andrea ] construyó este cazador de LED con un chip de la lógica.
Que ilumina a todos , pero uno de los seis LEDs , con el poco oscuro yendo y viniendo a lo largo de la fila en una secuencia de persecución .
Esto es algo así como un escáner inversa Larson sin la cola desapareciendo.
Pero hacerlo con un chip de lógica en lugar de un microcontrolador es un reto divertido.
Lo que nos lleva hasta el punto de esta función.
[ Andrea ] realmente no después de una explicación de cómo funciona el circuito .
Por lo general, los detalles que faltan significa que el archivo de la punta y pasar a la siguiente, pero creo que esto proporciona una actividad divertida .
¿Se puede averiguar cómo funciona el circuito ?
Ya sabemos que se trata de utilizar un CD4017 década de contador / divisor de chip.
Esta recibe la señal de reloj de un circuito temporizador 555
