Convertidor de nivel I2C



Usted tiene varios dispositivos que se comunican mediante el protocolo I2C , pero algunos de ellos sólo puede funcionar con 3,3 V mientras que el resto están hambrientos de una conexión de 5V .
¿Qué hacer?

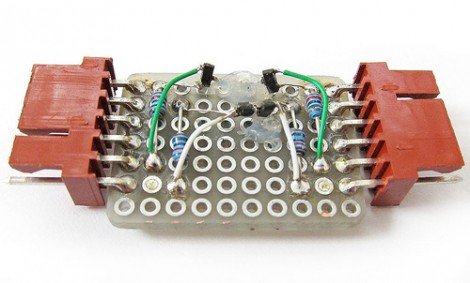

[ Linux - trabajos ] construyó este nivel conversor I2C para resolver el problema .


El circuito viene de una nota NXP aplicación (PDF) sobre el tema.
Puede echar un vistazo rápido a el esquema sugerido de ese documento.
El diseño utiliza dos MOSFET de cada lado del adaptador .
Quizás una mejor manera de explicar esto es que necesita uno para la tensión más alta y otro para la tensión más baja en cada una de las dos líneas de datos para un total de cuatro partes.
Esto permite que tanto los buses de comunicación como uno , sin dejar de tener su propia 3.3V y 5V resistencias pull-up
