Cableado de una gran cantidad de pantallas LED de segmento

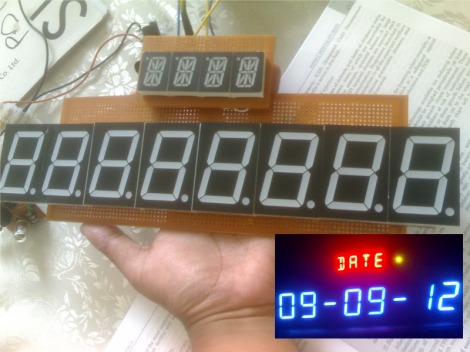

Una mirada a la pantalla y usted sabe que hay un montón de pines que se deben cablear .
Ahora mira lo que esos módulos de pantalla están montados sobre .
Así es, [ Kemley ] es el uso de punto -a-punto de soldadura para armar esta pantalla grande. Es el deporte dieciséis módulos de cuatro segmentos en la parte superior para la información alfanumérica y ocho grandes siete módulos de segmentos para mostrar sólo números.


No estamos seguros de cómo la electrónica se arreglan.
Cuando se habla de los módulos de segmento 16- menciona que los cuatro están en paralelo con los transistores NPN para cambiar el ánodo común de cada uno.
Eso es bastante fácil de entender.
Pero cuando usted consigue un vistazo a la placa transistor podrás ver 24 de ellos en uso.
Se ha incluido una resistencia de 150 ohm en el colector de cada transistor
