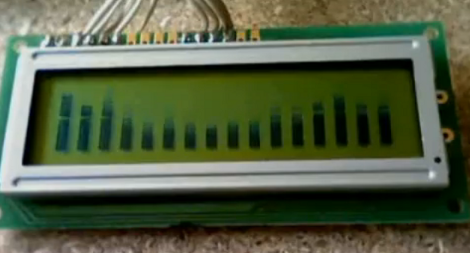

Este proyecto utiliza el chip de filtro de visualización del equilibrador gráfico MSGEQ7 para tomar los datos de frecuencia de la fuente de audio. El chip se conecta al microcontrolador de tu elección utilizando dos pines digitales y un pin analógico. [El Artis] nos señala el post de [J Skoba] sobre cómo usarlo con un Arduino, y luego añade sus propias rutinas de caracteres personalizadas para una pantalla HD44780. Notarás que hay dieciséis barras en la imagen de arriba, lo que entra en conflicto con las 7 salidas que ofrece el chip. [El Artis] promedia los valores vecinos para añadir las salidas extra.





No te pierdas el video de demostración después de la pausa. Si quieres utilizar esta pieza en uno de tus proyectos, nos hemos dado cuenta de que son un poco difíciles de encontrar (octopart no devuelve ningún proveedor) pero SparkFun los tiene.
