24 botones de control móvil con 6 pines del microcontrolador




Quería que el control mediante un microcontrolador , pero ya que hay 24 botones que no estaba muy emocionado acerca de conectar un par de docenas de relés para hacer el cambio .
En cambio, se las arregló para controlar todos los botones

24 con tan solo 6 - pines de un microcontrolador .

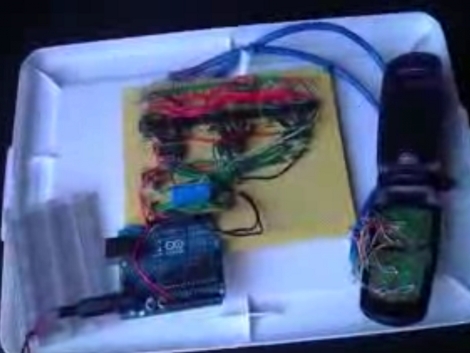

El video de prueba de concepto que él publicó en su sitio muestra el teléfono en respuesta a una cadena arbitraria de botones.


Una vez que descubrió las filas y las columnas de la matriz fundamental que soldar los cables para acceder a cada uno de ellos .
Esto resulta ser 14 conexiones .
A estos , telegrafió a un conjunto de aisladores ópticos para manejar el cambio .
Estos son , a su vez controlada por un conjunto de tres decodificadores poco 74HC138A 3-8
